從2007年江西省全面開展非煤礦山安全生產的檢測檢驗工作以來，提升了礦山企業設備的安全水平，但也暴露出了設備或零配件選型購置上的不少問題. 2008年，江西華安安全生產檢測檢驗中心檢測了贛南鎢礦山小型提升設備310臺，其中提升鋼絲繩選擇正確的不到1/3.很多礦山企業在提升鋼絲繩的選擇上存在著盲目混亂的狀況，留下了很多安全隱患，主要表現在：不辨識鋼絲繩的用途類別、不清楚鋼絲繩的結構形式、不通過計算來正確選擇鋼絲繩的參數以及在鋼絲繩的直徑和長度的選擇上陷入想當然的誤區，詳情見表 1.

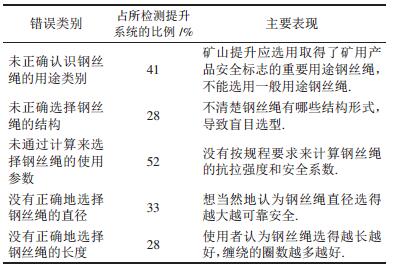

表 1 提升鋼絲繩選擇的錯誤類別一覽

點擊放大

從表 1可以看出，非煤礦山提升鋼絲繩選擇錯誤的類型是多樣的，有的甚至是幾種錯誤交織在一起，導致“錯上加錯”.最突出的錯誤是沒有通過計算來選定鋼絲繩的參數，即使最低的錯誤比例，如鋼絲繩的結構和長度選擇，也占到了被檢測的提升系統近1/3.所以，在目前安全要求越來越高，企業追求經濟效益最大化的形勢下，科學合理地選擇提升鋼絲繩顯得尤為重要.

提升鋼絲繩按用途性質可分為一般用途鋼絲繩和重要用途鋼絲繩.《一般用途鋼絲繩GB/T20118-2006》規定，一般用途鋼絲繩適用于機械、建筑、漁業、林業、貨運索道等用途^[1].而《重要用途鋼絲繩GB8918-2006》規定，重要用途鋼絲繩適用于礦井提升、高爐卷?yè)P(yáng)、石油鉆井等行業.礦井提升用鋼絲繩必須采用取得了安全標志的重要用途鋼絲繩^[2].新鋼絲繩懸掛前，均應由有資質的檢測機構進行檢驗（30°以下斜井例外），檢驗機構出具合格的檢定報告后，方可懸掛使用.

礦用提升鋼絲繩是絲－股－繩結構，即先由一定數量的細鋼絲（直徑為0.4~4 mm）捻結成股，再由若干股捻制成繩，繩的中間夾著纖維芯制成.常見的鋼絲繩一般由6個繩股組成，如圖 1所示^[3].

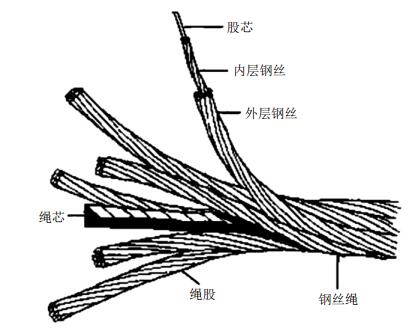

圖 1 提升鋼絲繩結構圖

鋼絲繩的繩芯是用具有較大抗拉強度的有機纖維-麻捻制而成，一般由三四股捻成，其作用是儲存繩油、防銹和減少內部鋼絲的磨損，且可以起襯墊作用，增加鋼絲繩的柔軟性，還在一定程度上能吸收鋼絲繩工作時產生的振動和沖擊.此外，也有金屬制成的繩芯.金屬繩芯斷面內金屬面積大、抗破斷拉力大、耐橫向壓力、不易變形等優點，但柔軟性差、不耐腐蝕，所以，礦井提升多選擇有纖維芯的鋼絲繩.

（1）右捻（Z捻）鋼絲繩.繩股捻成鋼絲繩時，是自左向右捻轉（右螺旋）.其中鋼絲在股中捻向與股在繩中捻向相反的，稱交互右捻（如圖 2）；兩者相同的稱同向右捻（如圖 3）.

圖 2 交互右捻

圖 3 同向右捻

（2）左捻（S捻）鋼絲繩.繩股捻成鋼絲繩時，是自右向左捻轉（左螺旋）.其中也分交互左捻（如圖 4）和同向左捻（如圖 5）.

圖 4 交互左捻

圖 5 同向左捻

同向捻鋼絲繩比較柔軟，表面較光滑，彎曲應力較小，因而使用壽命較長，斷絲后斷絲頭部即翹起，易發現，但有較大的恢復力，容易松散或扭轉打結.同向捻鋼絲繩在豎井中使用較普遍.交互捻鋼絲繩的性質與同向捻鋼絲繩相反.在斜井串車提升時，由于摘掛鉤頻繁，在鋼絲繩有自由端的情況下，多選用結構較穩定的交互捻鋼絲繩.

按鋼絲繩的斷面形狀分，有圓形股、三角股和橢圓形股3種，后二者又稱異形股鋼絲繩.

圓形股鋼絲繩易于制造，價格低，所以礦山常用這種鋼絲繩.

三角股鋼絲繩是由6個具有一定螺旋狀的等邊三角形圍繞繩芯緊密扣合而成.三角股鋼絲繩與圓股鋼絲繩相比，表面平滑圓整，與天輪與滾筒的接觸面積大，每根鋼絲分擔的壓力小，耐磨損，壽命遠遠高于普通圓股鋼絲繩.

鋼絲繩繩股內各層鋼絲之間有點、線、面3種接觸方式，故按股內各層鋼絲之間接觸方式分為點、線、面接觸鋼絲繩.

點接觸鋼絲繩.股中內外層鋼絲以等捻角不等捻距來捻制，一般以相同的鋼絲來制造，鋼絲間呈點接觸狀態，如圖 6（a），這樣，當鋼絲繩受到拉伸載荷時，繩內各層鋼絲的受力在理論上相等.在實踐中發現，這種鋼絲繩的缺點是接觸應力大，當受拉伸尤其在鋼絲繩經過滾筒和天輪時，受到二次彎曲、拉伸和橫向擠壓，鋼絲間的點接觸處應力集中而產生嚴重壓痕，由此導致鋼絲繩疲勞斷裂.

圖 6 繩股中鋼絲接觸情況

線接觸鋼絲繩.線接觸鋼絲繩股中內外層鋼絲以等捻距不等捻角（等距離）來捻制，一般以不同的鋼絲來制造，絲間呈線接觸狀態，如圖 6（b）.線接觸鋼絲繩工作時應力低，耐疲勞性能好，結構緊密，金屬斷面利用系數較高.因此，線接觸鋼絲繩的壽命高于點接觸鋼絲繩.

面接觸鋼絲繩.面接觸鋼絲繩是將線接觸鋼絲繩股進行特殊碾壓加工、使股內各層鋼絲呈面接觸.這種鋼絲繩具有結構緊密、間隙小、不易變形、破斷拉力高、更耐磨損等優點.

我國的非煤礦山企業現推廣使用線接觸鋼絲繩.

《重要用途鋼絲繩GB8918-2006》已將鋼絲繩的抗拉強度分為1570、1670、1770、1870、1960 MPa 5個級別.從實際的使用效果來看，鋼絲繩的抗拉強度并非選得越高越好.鋼絲繩的抗拉強度愈高，則鋼絲呈脆性，其抗彎曲性能愈差，容易斷絲，使鋼絲繩的壽命縮短.一般礦井提升多采用抗拉強度為1670 MPa以下的鋼絲繩，特別是在斜井提升選用絲徑較大的鋼絲繩時，其抗拉強度不大于1670 MPa為好.只有在某些已生產的老礦井，當由于井筒延深或要使礦井增產，而需利用已有的提升機，提升鋼絲的直徑又不能加粗的具體情況下，為了遵守相關規程、規范對提升機安全系數的規定，才考慮采用抗拉強度高的鋼絲繩，以適用礦井生產的實際需要.

安全系數是指鋼絲繩全部鋼絲拉斷力的總和與鋼絲繩的計算靜拉力之比.要特別指出的是：各鋼絲拉斷力的總和中不包括試驗不合格的鋼絲繩拉斷力，計算的最大靜拉力包括繩端荷重和鋼絲繩懸掛長度的重量. 《金屬非金屬礦山安全規程GB16423-2006》對提升鋼絲繩的安全系數作出了規定^[4]，如表 2所示.

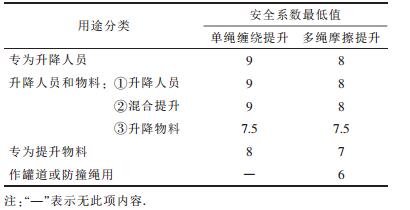

表 2 鋼絲繩安全系數的選擇

點擊放大

（1）豎井單繩提升鋼絲繩（如圖 7）的安全系數M_a應符合^[4]：

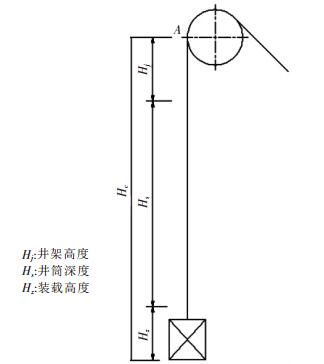

圖 7 豎井單繩纏繞提升鋼絲繩計算示意圖

式中：Q_p為鋼絲繩所有鋼絲破斷力之和，/N；Q為一次提升載荷，/N；Q_z為容器自身重力，/N；P為提升鋼絲繩每米重量，/（kg·m^-1）；H_c為鋼絲繩最大懸垂長度，/m. H_c=H_j+H_s+H_z.

（2）斜井提升鋼絲繩（如圖 8）的安全系數Ma應滿足：

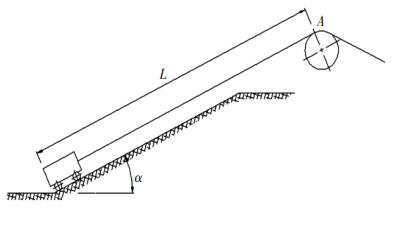

圖 8 斜井提升鋼絲繩計算示意圖

規程規定值（見表 2）

式中：Q_p為鋼絲繩所有鋼絲破斷力之和，/N；Q為一次提升載荷，/N；Q_z為容器自身重力，/N；P為提升鋼絲繩每米重量，/（kg· m^-1）；L為鋼絲繩最大長度，/m；α為井筒傾角，/（°）；ω₁為容器運行系數，0.01~ 0.015；ω₂為鋼絲繩運行時與托輥和底板的阻力系數.

若鋼絲繩全部支承在托輥上，可取0.15~0.20；若鋼絲繩局部支承在托輥上，取值0.25~0.015；若鋼絲繩沒有托輥支承而全部在底板上運行，取值0.40~0.60.

斜井提升一般選6股7絲標準鋼絲繩，因?yàn)檫@種鋼絲繩的鋼絲較耐磨.若有面接觸鋼絲繩供應時，可優先選用.

在礦山企業檢測檢驗的過程中，發現很多礦山在進行鋼絲繩的直徑選擇時陷入一個誤區：認為鋼絲繩的直徑選得越大越可靠，這是沒有根據的.

在鋼絲繩的結構和公稱抗拉強度選定之后，查表可初步選定鋼絲繩的直徑，并且按上述方法校核鋼絲繩的安全系數后，還要校核提升設備的滾筒最小直徑同鋼絲繩直徑之比，《金屬非金屬礦山安全規程GB16423-2006》對此也作出了規定，如表 3所示；校核提升裝置的天輪、卷筒、主導輪和導向輪的最小直徑同鋼絲繩中最粗鋼絲直徑之比，《金屬非金屬礦山安全規程GB16423-2006》的規定，如表 4所示.

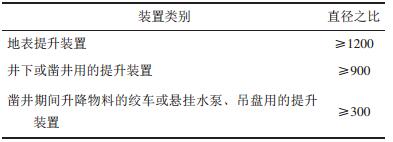

表 3 提升裝置的最小直徑與鋼絲繩的直徑之比

點擊放大

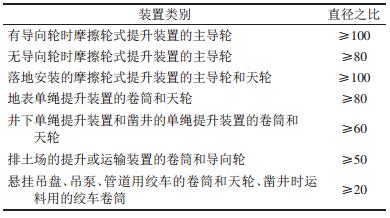

表 4 提升裝置的最小直徑與鋼絲繩中

點擊放大

另外，《金屬非金屬礦山安全規程GB16423-2006》還規定，卷筒上纏繞兩層或兩層以上鋼絲繩時，卷筒邊緣應高出最外層鋼絲繩，且高差不小于鋼絲繩直徑的2.5倍.以上條件滿足了，就可確定鋼絲繩的直徑.

和鋼絲繩直徑的選擇一樣，也有相當一部分礦山在對鋼絲繩長度的截取上存在著想當然的思維，認為鋼絲繩越長越好，卷筒上鋼絲繩纏繞的圈數越多越好，這是不正確的.鋼絲繩的裁截應當遵循以下幾方面的要求：

（1）適合井筒長度（高度）；

（2）提升容器下放到井底車場位置時，提升設備的卷筒上應纏繞有3圈以上的鋼絲繩，用以減輕固定處的張力，或作定期檢驗用的補充繩；

（3）提升裝置的卷筒纏繞鋼絲繩的層數，應符合《金屬非金屬礦山安全規程GB16423-2006》規定，如表 5所示.

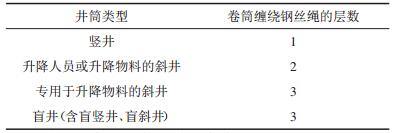

表 5 提升裝置的卷筒纏繞鋼絲繩的層數的要求

點擊放大

總之，科學而合理地選擇提升鋼絲繩，不但可以保證鋼絲繩的使用壽命延長，還關系到人員的生命安全、設備的可靠運行、礦山的正常生產，不同的使用條件應按照《金屬非金屬礦山安全規程》的要求選擇不同的用途類別、不同結構、不同參數的鋼絲繩.
